----СТОЛЫ ПОВОРОТНЫЕ ГОРИЗОНТАЛЬНО-ВЕРТИКАЛЬНЫЕ TSL160

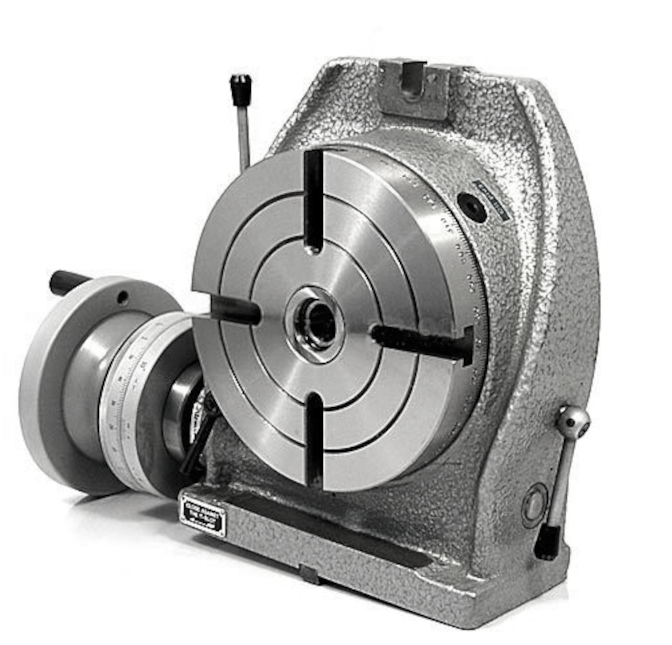

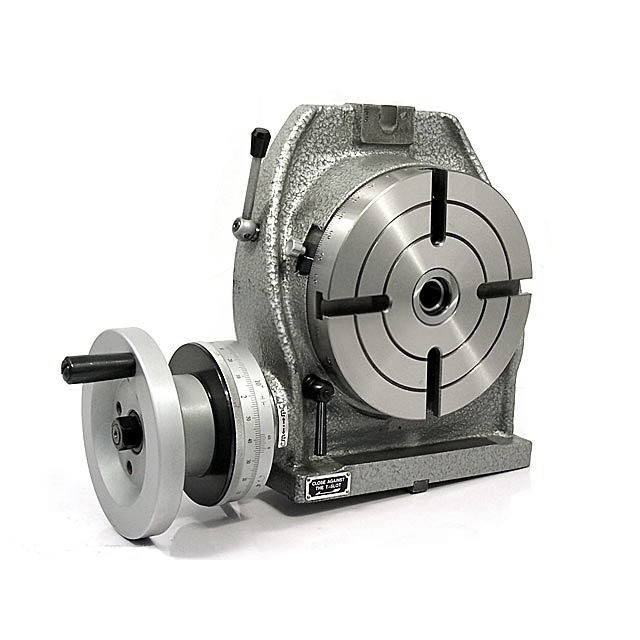

СТОЛЫ ПОВОРОТНЫЕ ГОРИЗОНТАЛЬНО-ВЕРТИКАЛЬНЫЕ TSL160

46 000 руб./шт с НДС

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Руководство по эксплуатации

POZOS5040TSL100 1,1 мб

POZOS5040TSL160400 2,3 мб

POZOS5040TSL800 1,9 мб

POZOS50305050Warnings 262,5 кб

Описание

Столы поворотные горизонтально-вертикальные серии TSL предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип столов специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.

Градуировка - 360°

Шкала маховичка – для TSL 100- 2', для остальных - 1'

Минимальное значение шкалы - 10"

Точность показаний: для TSL 100- 120", для TSL 160- 80", для остальных- 60"

ДОПОЛНИТЕЛЬНО (в комплект не входит) стол можно доукомплектовать:

1. ТИП 5055 FL фланец для крепления спирального патрона

2. ТИП 5054 DК11 патрон спиральный

3. ТИП 5053 DP делительный диск, позволяющий оператору точно разделить окружность при вращении на 360°, в любых пропорциях и на любые углы.

4. ТИП 5057 WZK бабка задняя

Характеристики

Артикул Pozos	TSL160
Диаметр планшайбы, мм	Ø160
Конусность центровочного отверстия	KM2
Диаметр отверстия, мм	Ø25х6
Высота центра при вертикальном положении, мм	125
Ширина Т-паза, мм	10
Углы схождении Т-пазов	90°
Ширина паза крепления, мм	12
Модули червячной шестерни	1.5
Коэффициент передачи червячной передачи	1:90
Макс. нагрузка на подшипник в горизонтальном положении, кг	100
Макс. нагрузка на подшипник в вертикальном положении, кг	50
Вес, кг	23

	TSL100	TSL160	TSL200	TSL250	TSL320	TSL400	TSL800
A	125	242	285	328	410	525	980
B	125	196	236	286	360	450	890
C	70	125	150	170	210	260	500
D	Ø100	Ø160	Ø120	Ø250	Ø320	Ø400	800
E	10	12	14		18		22
F	125	186	208	253	320	400	800
G	—	12	14		18		22
H	70	85	100	110	120	150	300
J	—	12	15	16			30
L	114	194	211	241	273	337	534
M	KM2		KM3		KM4		KM6
N	48	82	99	106	118	145	295
P	30	37	48			70	136
Q	50	125			140	160	250
d	Ø20	Ø25	Ø30		Ø40		75
h	8	6			10		14

Видео

Артикул	Диаметр планшайбы, мм	Конусность центровочного отверстия	Диаметр отверстия, мм	Высота центра при вертикальном положении, мм	Ширина Т-паза, мм	Углы схождении Т-пазов	Ширина паза крепления, мм	Модули червячной шестерни	Коэффициент передачи червячной передачи	Макс. нагрузка на подшипник в горизонтальном положении, кг	Макс. нагрузка на подшипник в вертикальном положении, кг	Вес, кг	Цена, руб
TSL100	Ø100	KM2	Ø20х8	70	6	90°	10	1	1:72	20	10	7	46200
TSL160	Ø160	KM2	Ø25х6	125	10	90°	12	1.5	1:90	100	50	23	46000
TSL200	Ø200	KM3	Ø30х6	150	12	90°	14	1.75	1:90	150	75	31.5	49500
TSL250	Ø250	KM3	Ø30х6	170	12	60°	14	2	1:90	200	100	46	63000
TSL320	Ø320	KM4	Ø40х10	210	14	60°	18	2.5	1:90	250	125	77	112600
TSL400	Ø400	KM4	Ø40х10	260	14	60°	18	3.5	1:90	300	150	150	149000
TSL800	Ø800	KM6	Ø75x14	500	22	45°	22	5.5	1:120	1500	750	1150	2040000
