----СТОЛ ПОВОРОТНЫЙ НАКЛОНЯЕМЫЙ TSK160

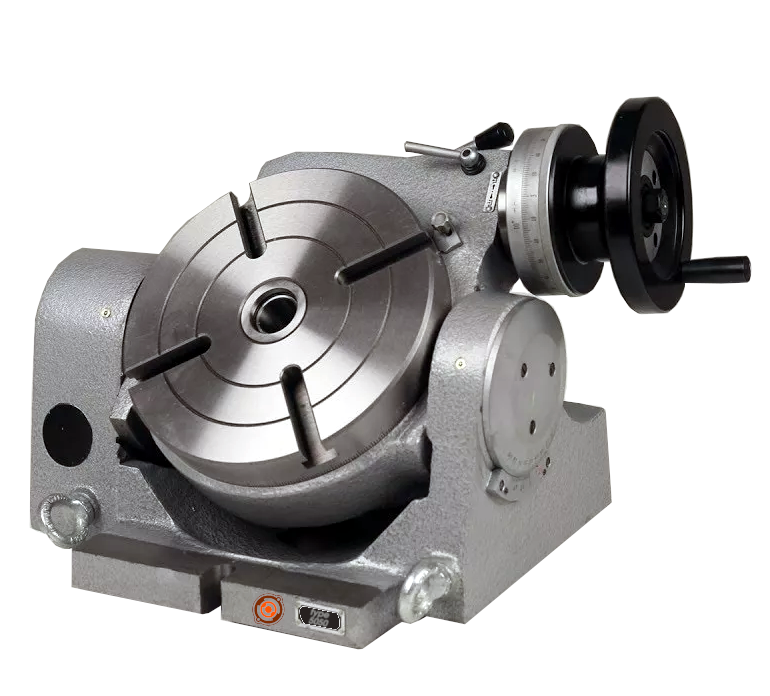

СТОЛ ПОВОРОТНЫЙ НАКЛОНЯЕМЫЙ TSK160

136 700 руб./шт с НДС

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Руководство по эксплуатации

POZOS50305050Warnings 262,5 кб

Описание

Столы поворотные наклоняемые серии TSK предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип столов специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS или TSL. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.

Общие параметры столов:

Углы схождении Т-пазов: для TSK-160 и 200 - 90°, для остальных- 60°

Коэффициент передачи червячной пары стлов - 1:90

Градуировка - 360°

Угол наклона - 0 - 90°

Шкала маховичка - 1'

Минимальное значение шкалы - 10"

Точность показаний - 2"

ДОПОЛНИТЕЛЬНО (в комплект не входит) стол можно доукомплектовать:

1. ТИП 5055 FL фланец для крепления спирального патрона

2. ТИП 5054 патрон спиральный

3. ТИП 5053 DP делительное устройство, позволяющее оператору точно разделить диск при вращении на 360°, в любых пропорциях и на любые углы.

Характеристики

Артикул Pozos	TSK160
Диаметр планшайбы, мм	Ø 160
Конусность центр. отверстия	КМ2
Диаметр отверстия, мм	Ø 25х6
Ширина Т-паза, мм	10
Модули червячной шестерни	1.5
Ширина паза крепления, мм	12
Коэффициент передачи червячной пары наклона стола	1:40
Макс. нагрузка на подшипник в горизонтальном положении, кг	100
Макс. нагрузка на подшипник в вертикальном положении, кг	50
Ø токарного патрона,мм	125
Вес нетто/брутто, кг	36/44
Габариты упаковки, мм	425х380х300

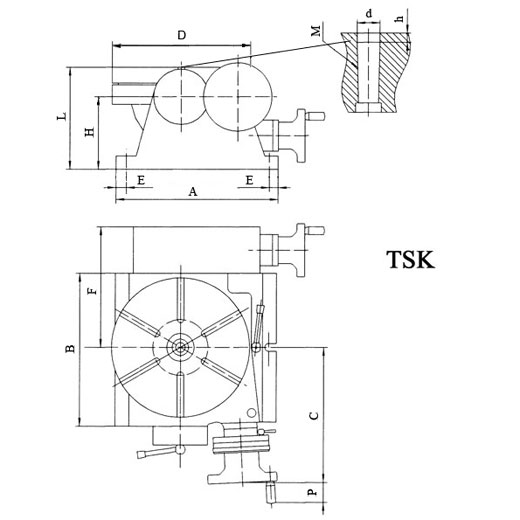

мм	TSK160	TSK200	TSK250	TSK320	TSK400	TSK500
A	255	296	310	380	500
B	172	213	252	322	400
C	168		235	252	306
D	Ø 160	Ø 200	Ø 250	Ø 320	Ø 400	Ø 500
E	11	14	14	16	16	16
F	138	175.5	199	241	295
H	100	120	140	175	217
L	160	180	205	255	320
M	КМ2	KM3	КМ3	KM4	КМ4	КМ4
P	40	40	40	40	50	50
d	Ø 25	Ø 30	Ø 30	Ø 40	Ø 40	Ø 40
h	6	6	6	10	10	10

Видео

Артикул	Диаметр планшайбы, мм	Конусность центр. отверстия	Диаметр отверстия, мм	Ширина Т-паза, мм	Модули червячной шестерни	Ширина паза крепления, мм	Коэффициент передачи червячной пары наклона стола	Макс. нагрузка на подшипник в горизонтальном положении, кг	Макс. нагрузка на подшипник в вертикальном положении, кг	Ø токарного патрона,мм	Вес нетто/брутто, кг	Габариты упаковки, мм	Цена, руб
TSK160	Ø 160	КМ2	Ø 25х6	10	1.5	12	1:40	100	50	125	36/44	425х380х300	136700
TSK200	Ø 200	KM3	Ø 30x6	12	1.75	14	1:48	150	75	160	57/67	492х423х306	152900
TSK250	Ø 250	КМ3	Ø 30x6	12	2	14	1:60	200	100	200	80/93	550х430х330	154000
TSK320	Ø 320	KM4	Ø 40x10	14	2.5	18	1:75	250	125	250	135/150	630х490х395	164000
TSK400	Ø 400	KM4	Ø 40x10	14	3.5	18	1:75	300	150	315	280/305	830х600х460	298000
TSK500	Ø 500	KM4	Ø 40x10	14	3.5	18	1:120	300	150	400	-	-	Под запрос
